उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: XINHENG
प्रमाणन: IATF16949,ISO9001
मॉडल संख्या: एफ3027
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1000 पीसी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: कार्टन + फूस
प्रसव के समय: 10-15 दिन
भुगतान शर्तें: टी/टी, एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 10000 टन प्रति वर्ष
Product name: |
Fan Ferrite Magnets |
Application: |
Fan Motor, Rotor Magnet |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R26.5mm-r15.5mm)×5.00mm |
Processing: |
Wet molding |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
1254pcs |
Product name: |
Fan Ferrite Magnets |
Application: |
Fan Motor, Rotor Magnet |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R26.5mm-r15.5mm)×5.00mm |
Processing: |
Wet molding |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
1254pcs |

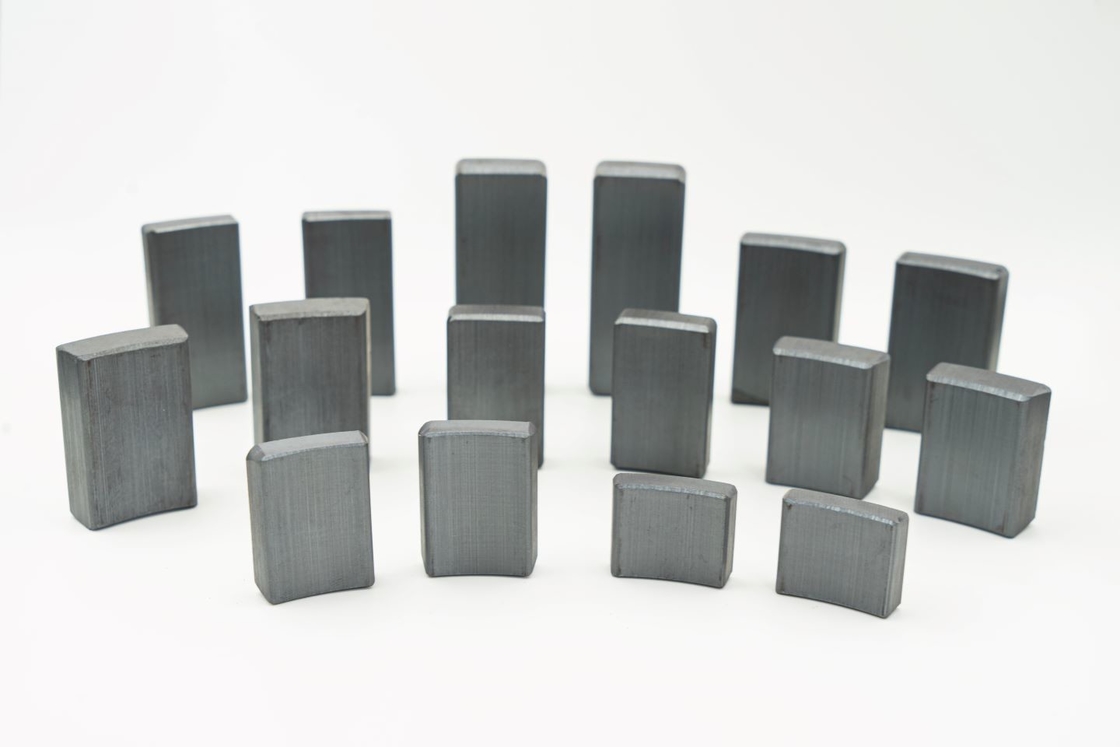

पोर्टेबल छोटे प्रशंसकों में उपयोग के लिए स्थायी चुंबक फेराइट ब्लॉक F3027
प्रशंसक का परिचय मोटर:
स्टेटर पर चुंबकों को अक्सर उत्तेजना चुंबक कहा जाता है, और वे एक स्थिर चुंबकीय क्षेत्र उत्पन्न करने के लिए प्रयोग किया जाता है कि, जब सक्रिय,रोटर पर वर्तमान द्वारा उत्पन्न घूर्णन चुंबकीय क्षेत्र के साथ बातचीत करता है, जिससे रोटर घूमने लगता है।
रोटर पर चुंबक घूर्णन चुंबक कहा जाता है, वे आमतौर पर रोटर के साथ घूर्णन, जब रोटर घूर्णन,घूर्णन चुंबक के चुंबकीय क्षेत्र स्टेटर पर उत्तेजक चुंबकीय क्षेत्र के साथ बातचीत करेंगे, बल और टोक़ उत्पन्न करता है, रोटर को घूमना जारी रखने के लिए ड्राइव करता है, इस प्रकार प्रशंसक के ब्लेड को ड्राइव करता है।
गीले संपीड़न मोल्डिंग द्वारा निर्मित सिरेमिक स्ट्रोंटियम फेराइट चुंबक की विशेषता क्या है?
संरचना - इसमें मुख्य चुंबकीय सामग्री के रूप में स्ट्रोंटियम फेराइट (SrFe12O19) होता है। स्ट्रोंटियम फेराइट में अच्छे चुंबकीय गुण होते हैं और इसका उत्पादन सस्ता होता है।
घनत्व - सिंटरिंग के बाद लगभग 95% या उससे अधिक का उच्च सापेक्ष घनत्व। इससे अच्छी यांत्रिक शक्ति मिलती है।
ए-इज़ोट्रोपी - उनकी हेक्सागोनल क्रिस्टल संरचना के कारण मजबूत मैग्नेटोक्रिस्टलीय ए-इज़ोट्रोपी प्रदर्शित करते हैं। इसका परिणाम एक अक्ष के साथ चुंबकत्व की पसंदीदा दिशा में होता है।
कण का आकार - आमतौर पर उपयोग किए जाने वाले स्ट्रोंटियम फेराइट पाउडर में हेक्सागोनल प्लेटलेट मॉर्फोलॉजी होती है जो मोल्डिंग और सिंटरिंग के दौरान चुंबकीय एनी-इज़ोट्रोपी को बढ़ावा देने में मदद करती है।
मोल्डिंग विधि - पाउडर को एक तरल बांधने वाले के साथ मिलाया जाता है और उच्च दबावों का उपयोग करके घने हरे रंग के कॉम्पैक्ट में मोल्ड किया जाता है। यह अन-इसोट्रोपिक कणों को निर्देशित करता है।
आग लगाने की प्रक्रिया - फिर मोल्डिंग से प्रेरित चुंबकीय एनीसोट्रोपी अभिविन्यास को संरक्षित करते हुए घनत्व विकसित करने के लिए कॉम्पैक्ट को उच्च तापमान पर सिंटर किया जाता है।
अवशिष्टता - अधिकतम चुंबकीय प्रवाह घनत्व या अवशिष्टता एनिज़ोट्रोपी की धुरी के साथ है, लेकिन इसके लंबवत बहुत कम/कोई अवशिष्टता नहीं है।
बाध्यता - आमतौर पर प्राप्त योजक, घनत्व और एनीसोट्रोपी स्तर के आधार पर मध्यम से उच्च बाध्यता होती है।
गीले संपीड़न मोल्डिंग द्वारा निर्मित सिरेमिक स्ट्रोंटियम फेराइट चुंबकों के मुख्य फायदे क्या हैं?
कम लागत - स्ट्रोंटियम फेराइट सस्ता है और गीला मोल्डिंग प्रक्रिया अपेक्षाकृत सरल है। इससे वे दुर्लभ पृथ्वी के चुंबकों से सस्ते होते हैं।
उच्च चुंबकीय गुण- भारी दुर्लभ पृथ्वी तत्वों के अतिरिक्त के बिना भी, स्ट्रोंटियम फेराइट चुंबक 700-1000 kA/m के दबाव को प्राप्त कर सकते हैं, जो उन्हें कई अनुप्रयोगों के लिए उपयुक्त बनाता है।
आयामी स्थिरता - संपीड़न मोल्डिंग प्रक्रिया निकट आयामी सहिष्णुता और समान चुंबक आकारों को लगातार उत्पादन करने की अनुमति देती है।
तापमान स्थिरता - स्ट्रोंटियम फेराइट चुंबकों में उच्च क्यूरी तापमान होते हैं, आमतौर पर लगभग 450-470°C. वे एक व्यापक परिचालन तापमान सीमा पर अच्छे चुंबकीय गुणों को बनाए रखते हैं।
संक्षारण प्रतिरोध - पूरी तरह से घनी सिरेमिक सामग्री होने के नाते, वे योजक युक्त बंधे चुंबकों की तरह संक्षारण के लिए प्रवण नहीं हैं।
बड़े पैमाने पर उत्पादन की क्षमता - मोल्डिंग प्रक्रिया जटिल चुंबक ज्यामिति के स्वचालित उच्च मात्रा के निर्माण के लिए अनुकूल है।
सिंटर किए गए फेराइट मैग्नेट के भौतिक गुण
| इकाइयां | सिंटर किए हुए फेराइट (सिरेमिक) | |
| क्यूरीतापमान | oC | 450 |
| अधिकतम परिचालन तापमान | oC | 350 |
| कठोरता | एचवी | >530 |
| घनत्व | जी/सेमी3 | 4.8 50 |
| सापेक्ष प्रतिकार पारगम्यता | μrec | 1.05-1.1 |
| तापमान गुणांक Br | %/oC | -0.18 |
| तापमान गुणांक iHc | %/oC | 0.11-0.40 |
| झुकने के प्रतिरोधक शक्ति | N/m2 | (0.5-0.9) × 108 |
| विरोधी संपीड़न शक्ति | N/m2 | ≥6.9×108 |
| खिंचाव-रोधी शक्ति | N/m2 | (0.2-0.5) × 108 |
| विशिष्ट ताप | J/kg·K | 600-900 |
| प्रतिरोध | Q.cm | >104 |
शीन्हेंग के स्थायी फेराइट चुंबक का क्या उपयोग है?
Xinheng मुख्य रूप से निम्नलिखित प्रकार के सिरेमिक आर्क सेगमेंट मैग्नेट का निर्माण करता है:
कैसे Xinheng अपने स्थायी स्ट्रोंटियम फेराइट चुंबक का निर्माण?
फेरीट पाउडर फैन का ग्रेडमोटर मैग्नेट
|
牌号 ग्रेड |
Br(mT) | एचसीबी ((केए/एम) | Hcj(KA/m) | (BH) अधिकतम (KJ/m)3) | ||||
| एमटी | जीएस | KA/m | ओए | KA/m | ओए | KJ/m3 | एमजीओई | |
| Y30H-1 | 380-400 | 3800-4000 | २३०-२७५ | 2890-3460 | २३५-२९० | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | २७००-३००० | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | ३४०-३६० | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
फैन मोटर मैग्नेट विनिर्देश तालिका
|
नहीं. |
पद |
आर |
r |
W |
L |
h |
ग्रेड |
आवेदन |
| 1 | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | छत पंखा |
| 2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | छत पंखा |
| 3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | छत पंखा |
| 4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | छत पंखा |
| 5 | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | छत पंखा |
| 6 | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | छत पंखा |
| 7 | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | छत पंखा |
| 8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | छत पंखा |
| 9 | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | छत पंखा |
| 10 | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | फर्श के पंखे |
| 11 | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | फर्श के पंखे |
