उत्पाद विवरण
Place of Origin: Sichuan, China
ब्रांड नाम: XINHENG
प्रमाणन: IATF16949,ISO9001
Model Number: W019D
भुगतान और शिपिंग शर्तें
Minimum Order Quantity: 1000pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton+pallet
Delivery Time: 10-15days
Payment Terms: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Supply Ability: 10000 ton per year
Product name: |

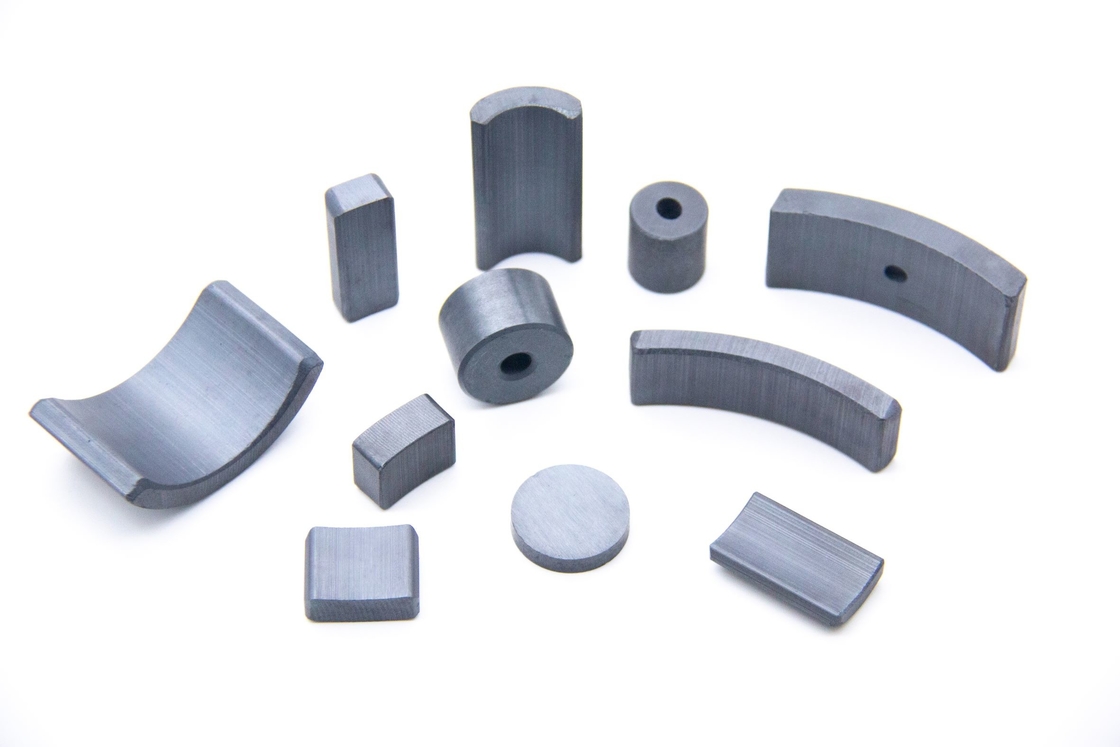

Permanent Magnet Ferrite |
Application: |
Automotive Motors |
Shape: |
Arc,Tile |
Type: |
Sintered Magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R113mm-r102mm)×28.9mm |
Processing: |
Wet molding |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
543pcs |
Product name: |
Permanent Magnet Ferrite |
Application: |
Automotive Motors |
Shape: |
Arc,Tile |
Type: |
Sintered Magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R113mm-r102mm)×28.9mm |
Processing: |
Wet molding |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
543pcs |
गीले संपीड़न मोल्डिंग द्वारा निर्मित सिरेमिक स्ट्रोंटियम फेराइट चुंबक की विशेषता क्या है?
घनत्व - सिंटरिंग के बाद लगभग 95% या उससे अधिक का उच्च सापेक्ष घनत्व। इससे अच्छी यांत्रिक शक्ति मिलती है।
ए-इज़ोट्रोपी - उनकी हेक्सागोनल क्रिस्टल संरचना के कारण मजबूत मैग्नेटोक्रिस्टलीय ए-इज़ोट्रोपी प्रदर्शित करते हैं। इसका परिणाम एक अक्ष के साथ चुंबकत्व की पसंदीदा दिशा में होता है।
कण का आकार - आमतौर पर उपयोग किए जाने वाले स्ट्रोंटियम फेराइट पाउडर में हेक्सागोनल प्लेटलेट मॉर्फोलॉजी होती है जो मोल्डिंग और सिंटरिंग के दौरान चुंबकीय एनी-इज़ोट्रोपी को बढ़ावा देने में मदद करती है।
मोल्डिंग विधि - पाउडर को एक तरल बांधने वाले के साथ मिलाया जाता है और उच्च दबावों का उपयोग करके घने हरे रंग के कॉम्पैक्ट में मोल्ड किया जाता है। यह अन-इसोट्रोपिक कणों को निर्देशित करता है।
आग लगाने की प्रक्रिया - फिर मोल्डिंग से प्रेरित चुंबकीय एनीसोट्रोपी अभिविन्यास को संरक्षित करते हुए घनत्व विकसित करने के लिए कॉम्पैक्ट को उच्च तापमान पर सिंटर किया जाता है।
अवशिष्टता - अधिकतम चुंबकीय प्रवाह घनत्व या अवशिष्टता एनिज़ोट्रोपी की धुरी के साथ है, लेकिन इसके लंबवत बहुत कम/कोई अवशिष्टता नहीं है।
बाध्यता - आमतौर पर प्राप्त योजक, घनत्व और एनीसोट्रोपी स्तर के आधार पर मध्यम से उच्च बाध्यता होती है।
गीले संपीड़न मोल्डिंग द्वारा निर्मित सिरेमिक स्ट्रोंटियम फेराइट चुंबकों के मुख्य फायदे क्या हैं?
कम लागत - स्ट्रोंटियम फेराइट सस्ता है और गीला मोल्डिंग प्रक्रिया अपेक्षाकृत सरल है। इससे वे दुर्लभ पृथ्वी के चुंबकों से सस्ते होते हैं।
उच्च चुंबकीय गुण- भारी दुर्लभ पृथ्वी तत्वों के अतिरिक्त के बिना भी, स्ट्रोंटियम फेराइट चुंबक 700-1000 kA/m के दबाव को प्राप्त कर सकते हैं, जिससे वे कई अनुप्रयोगों के लिए उपयुक्त हैं।
आयामी स्थिरता - संपीड़न मोल्डिंग प्रक्रिया निकट आयामी सहिष्णुता और समान चुंबक आकारों को लगातार उत्पादन करने की अनुमति देती है।
तापमान स्थिरता - स्ट्रोंटियम फेराइट चुंबकों में उच्च क्यूरी तापमान होते हैं, आमतौर पर 450-470°C के आसपास। वे एक विस्तृत परिचालन तापमान सीमा पर अच्छे चुंबकीय गुणों को बनाए रखते हैं।
संक्षारण प्रतिरोध - पूरी तरह से घनी सिरेमिक सामग्री होने के कारण, वे योजक युक्त बंधे चुंबकों की तरह संक्षारण के लिए प्रवण नहीं हैं।
बड़े पैमाने पर उत्पादन की क्षमता - मोल्डिंग प्रक्रिया जटिल चुंबक ज्यामिति के स्वचालित उच्च मात्रा के निर्माण के लिए अनुकूल है।
सिंटर किए गए फेराइट मैग्नेट के भौतिक गुण
| इकाइयां | सिंटर किए हुए फेराइट (सिरेमिक) | |
| क्यूरीतापमान | oC | 450 |
| अधिकतम परिचालन तापमान | oC | 350 |
| कठोरता | एचवी | >530 |
| घनत्व | जी/सेमी3 | 4.8 50 |
| सापेक्ष प्रतिकार पारगम्यता | μrec | 1.05-1.1 |
| तापमान गुणांक Br | %/oC | -0.18 |
| तापमान गुणांक iHc | %/oC | 0.11-0.40 |
| झुकने के प्रतिरोधक शक्ति | N/m2 | (0.5-0.9) × 108 |
| विरोधी संपीड़न शक्ति | N/m2 | ≥6.9×108 |
| खिंचाव-रोधी शक्ति | N/m2 | (0.2-0.5) × 108 |
| विशिष्ट ताप | J/kg·K | 600-900 |
| प्रतिरोध | Q.cm | >104 |
शीन्हेंग के स्थायी फेराइट चुंबक का क्या उपयोग है?
Xinheng मुख्य रूप से निम्नलिखित प्रकार के सिरेमिक आर्क सेगमेंट मैग्नेट का निर्माण करता है:
कैसे Xinheng अपने स्थायी स्ट्रोंटियम फेराइट चुंबक का निर्माण?
फेरीट पाउडर ग्रेड यूनिवर्सलमोटर मैग्नेट
| ग्रेड | Br(mT) | एचसीबी ((केए/एम) | Hcj(KA/m) | (BH) अधिकतम (KJ/m)3) | ||||
| एमटी | जीएस | KA/m | ओए | KA/m | ओए | KJ/m3 | एमजीओई | |
| Y30H-1 | 380-400 | 3800-4000 | २३०-२७५ | 2890-3460 | २३५-२९० | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | २७००-३००० | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
सार्वभौमिक मोटर मैग्नेट विनिर्देश तालिका
| नहीं. | पद | आर | r | W | L | h | ग्रेड | आवेदन |
| 1 | W001C | 82.5 | 74.3 | 40.0 | 22.0 | 8.2 | Y30H-1 | 168F बाहरी चुंबक |
| 2 | W002 | 68.0 | 60.0 | 40.3 | 22.0 | 8.0 | Y30H-1 | 152F बाहरी चुंबक |
| 3 | W003 | 97.5 | 89.5 | 40.0 | 22.3 | 8.0 | Y30H-1 | 182F बाहरी चुंबक |
| 4 | W004 | 73.5 | 65.5 | 60.9 | 27.8 | 8.0 | Y33 | 168 आंतरिक चुंबक |
| 5 | W015 | 86.5 | 75.5 | 55.0 | 28.0 | 11.0 | Y30H-1 | 2V77 आंतरिक चुंबक |
| 6 | W040 | 78.0 | 70.0 | 70.0 | 18.0 | 8.0 | Y33 | 2P76 आंतरिक चुंबक |
| 7 | W057 | 74.0 | 61.5 | 34.0 | 28.0 | 12.5 | Y30H-1 | 307-4 आंतरिक चुंबक |
| 8 | W058 | 74.0 | 61.5 | 38.0 | 28.0 | 12.5 | Y30H-1 | 190-5 आंतरिक चुंबक |
| 9 | W060 | 75.7 | 63.2 | 70.0 | 28.0 | 12.5 | Y30H-1 | 1P90 आंतरिक चुंबक |
| 10 | W1182 | 86.0 | 73.0 | 52.0 | 30.0 | 13.0 | Y30H-1 | 120211आंतरिक चुंबक |
| 11 | W1184 | 73.5 | 62.5 | 61.0 | 25.0 | 11.0 | Y33 | 168 आंतरिक चुंबक |
Xinheng के बारे में अधिक जानने के लिएस्थायी फेराइट चुंबक
