उत्पाद विवरण
Place of Origin: Sichuan, China
ब्रांड नाम: XINHENG
प्रमाणन: IATF16949,ISO9001
Model Number: W5019B
भुगतान और शिपिंग शर्तें
Minimum Order Quantity: 1000pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton+pallet
Delivery Time: 10-15days
Payment Terms: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Supply Ability: 10000 ton per year
Product name: |
Ferrite Motor Magnets |
Application: |
Automotive motor, window motor |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R43.10mm-r47.75mm)×31.00mm |
Processing: |
Wet Pressed |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
240pcs |
Product name: |
Ferrite Motor Magnets |
Application: |
Automotive motor, window motor |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
Composite: |
Ferrite strontium powder |
Size: |
(R43.10mm-r47.75mm)×31.00mm |
Processing: |
Wet Pressed |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
240pcs |

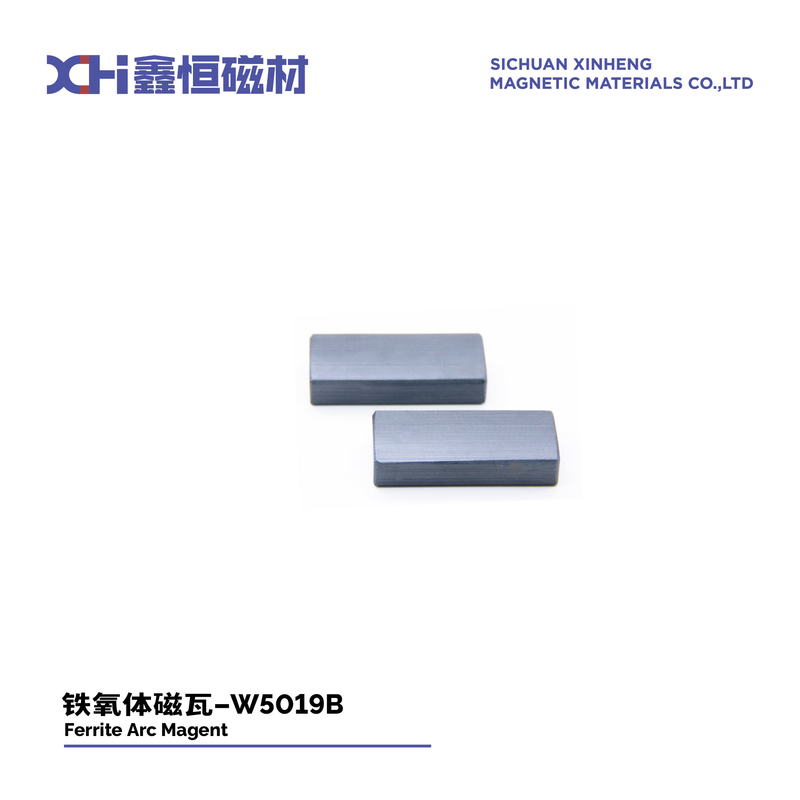

ऑटोमोटिव लिफ्टिंग ग्लास सिस्टम में भूमिका निभाने वाले स्थायी फेराइट मैग्नेट
Xinheng ग्राहकों को क्या प्रदान करता है?
हमारी कंपनी वेट कम्प्रेशन मोल्डिंग के माध्यम से निर्मित एन-आइसोट्रोपिक सिरेमिक स्ट्रोंटियम फेराइट मैग्नेट का निर्माण करती है।
वेट कम्प्रेशन मोल्डिंग द्वारा निर्मित सिरेमिक स्ट्रोंटियम फेराइट मैग्नेट की विशेषता क्या है?
संरचना - प्राथमिक चुंबकीय सामग्री के रूप में स्ट्रोंटियम फेराइट (SrFe12O19) शामिल है। स्ट्रोंटियम फेराइट में अच्छे चुंबकीय गुण होते हैं और यह उत्पादन में सस्ता होता है।
घनत्व - सिंटरिंग के बाद लगभग 95% या उससे अधिक का उच्च सापेक्ष घनत्व होता है। यह अच्छी यांत्रिक शक्ति प्रदान करता है।
एन-आइसोट्रॉपी - अपने षट्कोणीय क्रिस्टल संरचना के कारण मजबूत मैग्नेटोक्रिस्टलाइन एन-आइसोट्रॉपी प्रदर्शित करते हैं। इसके परिणामस्वरूप एक अक्ष के साथ चुंबकत्व की एक पसंदीदा दिशा होती है।
कण आकार - उपयोग किए जाने वाले स्ट्रोंटियम फेराइट पाउडर में आमतौर पर एक षट्कोणीय प्लेटलेट आकृति होती है जो मोल्डिंग और सिंटरिंग के दौरान चुंबकीय एन-आइसोट्रॉपी को बढ़ावा देने में मदद करती है।
मोल्डिंग विधि - पाउडर को एक तरल बाइंडर के साथ मिलाया जाता है और उच्च दबाव का उपयोग करके एक घने हरे रंग के कॉम्पैक्ट में संपीड़न ढाला जाता है। यह एन-आइसोट्रोपिक कणों को उन्मुख करता है।
फायरिंग प्रक्रिया - कॉम्पैक्ट को फिर घनत्व विकसित करने के लिए उच्च तापमान पर सिंटर किया जाता है, जबकि मोल्डिंग से प्रेरित चुंबकीय अनिसोट्रॉपी ओरिएंटेशन को संरक्षित किया जाता है।
रेमनेंस - अनिसोट्रॉपी के अक्ष के साथ अधिकतम चुंबकीय प्रवाह घनत्व या रेमनेंस होता है, लेकिन इसके लंबवत बहुत कम/कोई रेमनेंस नहीं होता है।
कोर्सिविटी - आमतौर पर एडिटिव्स, घनत्व और प्राप्त अनिसोट्रॉपी स्तर के आधार पर मध्यम से उच्च कोर्सिविटी होती है।
वेट कम्प्रेशन मोल्डिंग द्वारा निर्मित सिरेमिक स्ट्रोंटियम फेराइट मैग्नेट के प्रमुख लाभ क्या हैं?
कम लागत - स्ट्रोंटियम फेराइट सस्ता है और वेट मोल्डिंग प्रक्रिया अपेक्षाकृत सरल है। यह उन्हें दुर्लभ-पृथ्वी मैग्नेट की तुलना में सस्ता बनाता है।
उच्च चुंबकीय गुण - भारी दुर्लभ पृथ्वी तत्व संवर्द्धन के बिना भी, स्ट्रोंटियम फेराइट मैग्नेट 700-1000 kA/m की कोर्सिविटी प्राप्त कर सकते हैं, जो उन्हें कई अनुप्रयोगों के लिए उपयुक्त बनाता है।
आयामी स्थिरता - संपीड़न मोल्डिंग प्रक्रिया सटीक आयामी सहनशीलता और समान चुंबक आकार को लगातार उत्पादित करने की अनुमति देती है।
तापमान स्थिरता - स्ट्रोंटियम फेराइट मैग्नेट में उच्च क्यूरी तापमान होता है, आमतौर पर लगभग 450-470 डिग्री सेल्सियस। वे व्यापक ऑपरेटिंग तापमान रेंज में अच्छे चुंबकीय गुणों को बनाए रखते हैं।
संक्षारण के लिए प्रतिरोध - पूरी तरह से घने सिरेमिक सामग्री होने के कारण, वे एडिटिव्स वाले बंधुआ मैग्नेट की तरह संक्षारण के लिए प्रवण नहीं होते हैं।
बड़े पैमाने पर उत्पादन क्षमता - मोल्डिंग प्रक्रिया जटिल चुंबक ज्यामिति के स्वचालित उच्च-मात्रा निर्माण के लिए अनुकूल है।
सिंटर किए गए फेराइट मैग्नेट के भौतिक गुण
| इकाइयाँ | सिंटर फेराइट (सिरेमिक) | |
| क्यूरीतापमान | ºC | 450 |
| अधिकतम ऑपरेटिंग तापमान | ºC | 350 |
| कठोरता | Hv | >530 |
| घनत्व | g/cm3 | 4.8 – 5.0 |
| सापेक्ष रिकॉइल पारगम्यता | μrec | 1.05-1.1 |
| तापमान गुणांक Br | %/ºC | -0.18 |
| तापमान गुणांक iHc | %/ºC | 0.11-0.40 |
| एंटी-बेंडिंग स्ट्रेंथ | N/m2 | (0.5-0.9)×108 |
| एंटी-कंप्रेसिव स्ट्रेंथ | N/m2 | ≥6.9×108 |
| एंटी-टेन्सिल स्ट्रेंथ | N/m2 | (0.2-0.5)×108 |
| विशिष्ट ऊष्मा | J/kg·K | 600-900 |
| प्रतिरोधकता | Q.cm | >104 |
Xinheng के स्थायी फेराइट मैग्नेट का अनुप्रयोग क्या है?
Xinheng मुख्य रूप से निम्नलिखित प्रकार के सिरेमिक आर्क सेगमेंट मैग्नेट का निर्माण करता है:
Xinheng अपने स्थायी स्ट्रोंटियम फेराइट मैग्नेट का निर्माण कैसे करता है?
ऑटोमोबाइल मोटर्स के फेराइट पाउडर ग्रेड मैग्नेट
|
ग्रेड |
||||||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3460 | 235-290 | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
| Y30H-2 | 395-415 | 3950-4150 | 275-300 | 3450-3770 | 310-335 | 3890-4200 | 27.0-32.0 | 3.4-4.0 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
ऑटोमोबाइल मोटर्स मैग्नेट स्पेसिफिकेशन टेबल
|
नहीं। |
आइटम |
R |
r |
W |
L |
h |
ग्रेड |
अनुप्रयोग |
| 1 | W020C | 28 | 21.5 | 50.0 | 50 | 6.3 | Y30H-2 | वाइपर मोटर |
| 2 | W024 | 17.5 | 12.15 | 30.7 | 32 | 5.4 | Y33 | ऑयल पंप मोटर |
| 3 | W037 | 33 | 30.5 | 60.0 | 41.0 | 7.2 | Y33H-2 | हीटर मोटर |
| 4 | W037A | 35.5 | 33.2 | 64.0 | 38.0 | 7.3 | Y33H-2 | हीटर मोटर |
| 5 | W049 | 48.5 | 41.5 | 53.5 | 30.0 | 7.0 | Y30H-1 | इलेक्ट्रिकल फैन |
| 6 | W069 | 48 | 41.25 | 52.0 | 20.0 | 6.65 | Y30H-1 | इलेक्ट्रिकल फैन |
| 7 | W092 | 19.2 | 12.9 | 26.4 | 53.0 | 5.6 | Y30H-2 | विंडो मोटर |
| 8 | W082 | 29 | 29 | 33 | 56 | 6 | Y33H-2 | पावर स्टीयरिंग मोटर |
| 9 | W107 | 29.2 | 27.8 | 34 | 76.5 | 5 | Y33H-2 | पावर स्टीयरिंग मोटर |
| 10 | W109 | 30.75 | 31.35 | 36.3 | 80 | 5.9 | Y33H-2 | पावर स्टीयरिंग मोटर |
| 11 | W4180 | 30 | 22.7 | 34.0 | 45.0 | 7.3 | Y33H-2 | स्टार्टर मोटर |
| 12 | W4186 | 36.3 | 33.9 | 64.5 | 36.0 | 8.2 | Y33H-2 | हीटर मोटर |
ऑयल पंप मोटर का परिचय:
पंप मोटर एक संशोधित विशिष्ट मोटर है जो एक ऑयल पंप चलाती है। ऑयल पंप मोटर में मोटर बॉडी, फ्रंट एंड कवर और आउटपुट ड्राइव शाफ्ट शामिल हैं। फ्रंट एंड कवर पर एक स्टेपेड होल खोला जाता है, और आउटपुट ड्राइव को एक खोखले शाफ्ट के लिए फ्रंट एंड कवर में वापस ले लिया जाता है। शाफ्ट होल एपर्चर ऑयल पंप के इनपुट ड्राइव शाफ्ट के बाहरी व्यास से मेल खाता है। पंप को उच्च दबाव और निम्न दबाव में विभाजित किया गया है: यानी, उच्च दबाव प्लंजर पंप प्लंजर आस्तीन में प्लंजर को ऊपर और नीचे ले जाने के लिए पंप में कैमशाफ्ट पर निर्भर करता है ताकि इंजेक्टर को उच्च दबाव तेल की आपूर्ति हो सके।
Xinheng Magnets के बारे में अधिक जानने के लिए
